MESURIM PRO • Fiche technique 1 bis Réaliser le schéma d'un paysage
(Les flèches et les légendes sont ajoutées avec un traitement de texte)
  • Téléchargement des fichiers nécessaires à la réalisation des exemples de la page
    (enregistrer au préalable les fichiers sur le disque dur)

Réaliser un schéma légendé et coloré.

Un paysage géologique (Thème - Le modelé des paysages - niveau classe de 5e)

  • Réflexion préalable
    • Schématiser, c'est simplifier pour montrer l'essentiel de notre démarche.
    • Ici nous voulons montrer les éléments du paysage qui sont en relation avec notre problématique et qui permettent de proposer des hypothèses de réponse.
    • Il faut donc lister ces élements du paysage.Cette liste étant réalisée, nous savons maintenant quels sont les élements du paysage qui seront représentés et ceux qui ne le seront pas.
  • Utiliser les fonctions Schéma et Dessin du logiciel
  • L'exemple choisi est de schématiser l'image numérisée du panorama, colorer en gris les ombres pour mettre en évidence les reliefs, orienter, légender et mettre un titre au schéma.

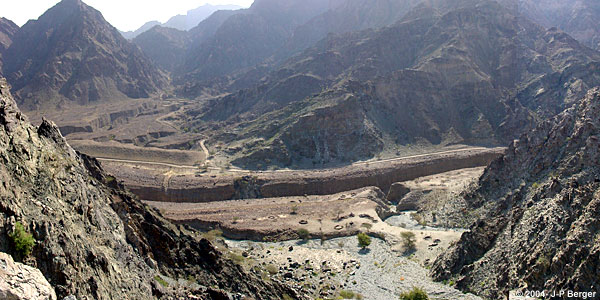

    • Avec Mesurim-Pro, ouvrir le fichier image "Pano1.jpg".
      • La taille de l'image proposée est de 600 pixels. Lorsqu'on désire utiliser l'outil "Schéma", il est préférable de travailler sur une image occupant la moitié gauche de la fenêtre. La largeur de l'image doit donc être inférieure à 500 pixels. L'image est trop grande il serait préférable de la redimensionner via le Menu Image (on choisira de redimensionner à 75%) puis de l'enregistrer comme "Pano1copie".

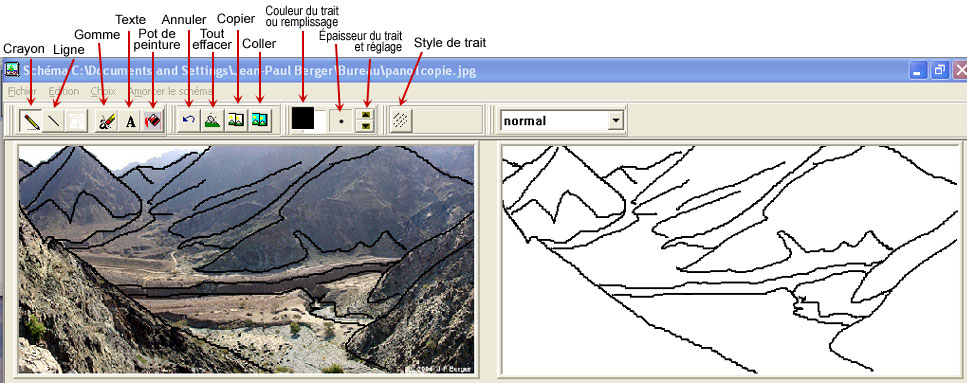

    • Dans Menu Outils demander Schéma. Une fenêtre contenant la feuille de dessin s'ouvre à droite.
      Cette feuille est à la fois :
      • un calque déplacé, lorsqu'on repasse les contours des cristaux, le trait se dessine sur la feuille
      • une feuille de dessin, on peut dessiner directement dessus.
  • Conseils de départ.
    • La fonction de chaque "Bouton" apparaît lorsqu'on le survole un court instant.
    • Avec l'outil "Schéma", seuls les outils de dessin sont actifs. Il faut le "Transférer" via le menu Fichier si on désiré appliquer au schéma les outils de mesure.
    • On peut retoucher les tracés sur le schéma en particuier si deux traits qui doivent être jointifs ne le sont pas.
    • Attention la commande Annuler fonctionne une seule fois donc à condition de n'avoir effectué aucune autre action après l'erreur.
    • Prendre soin de vérifier l'épaisseur du trait (le plus fin est le meilleur) et la couleur (habituellement le noir).
    • Sinon on peut utiliser la gomme. Pour cela vérifier la couleur de gomme (c'est la couleur de fond - blanc) et choisir l'épaisseur.

  • Dessiner le schéma coloré puis le sauvegarder
  • Les étapes
    • Vérifier que le Bouton Outils Crayon est sélectionné. Vérifier l'épaisseur du trait (le plus fin ou l'épaisseur juste au dessus).
    • Dessiner les contours du paysage.
    • Lorsque les contours du paysage sont dessinés, vérifier dans la fenêtre du schéma que les traits limitant les zones à colorer sont parfaitement jointifs (les surfaces à colorer sont donc parfaitement fermées).

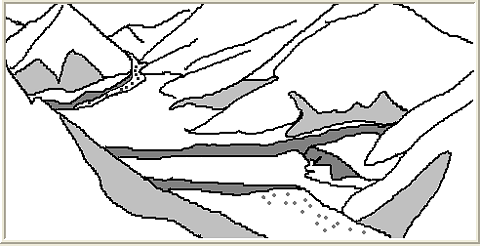

    • Pour colorer les constituants :
      • choisir une couleur (gris clair pour les éboulis, gris sombre pour la paroi)
      • avec le Bouton pot de peinture remplir les formes en cliquant dedans.
    • Pour représenter le lit caillouteux des wadis utiliser une épaisseur de trait une fois plus épaisse que le trait et dessiner des pointillés avec le crayon.

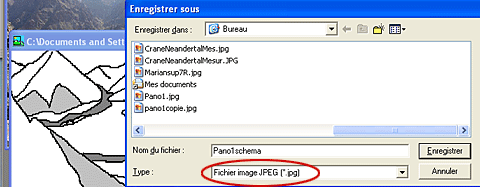

    • Transférer le schéma (Menu Fichier). Il s'ouvre seul dans une fenetre. Enregister le schéma Pano1schema au format .jpeg.
  • Légender et titrer
    • On peut utiliser 'Mesurim' pour dessiner les flèches, écrire les légendes, l'orientation et le titre. Mais les flèches et le texte ne sont pas des objets, ils sont incrustés dans l'image dès leur validation et ne sont modifiables qu'avec la gomme.
    • Nous choisirons des décrire les légendes l'orientatioon et le titre dans le logiciel de traitement de texte (Microsoft Word) que nous utilisons pour le Compte-rendu.

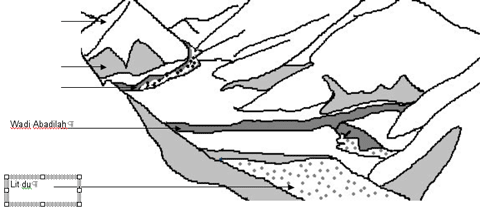

      • Importer l'image dans la page via le Menu Insertion - Image - À partir d'un fichier. Dans notre exemple l'image s'affiche dans une page au format Paysage. Elle n'occupe pas toute la largeur, il suffit de la centrer.
        • Si l'image occupait toute la largeur de la page, il faudrait la réduire afin d'avoir suffisamment de place pour saisir les légendes. Pour cela faire un double-clic sur l'image et saisir dans l'onglet Taille la valeur adéquate.
      • Afficher la barre d'outils Dessin via Affichage - Barres d'outils - Dessin.
      • Cliquer sur l'objet flèche ou l'objet Texte pour légender et orienter le schéma du paysage. Noter que si les trextes sont par défaut dans une boîte blanche à bordure noire, supprimer le remplissage et la ligne. Pour cela faire un double clic sur la boîte de texte et sélectionner Aucun pour la ligne et le remplissage.
