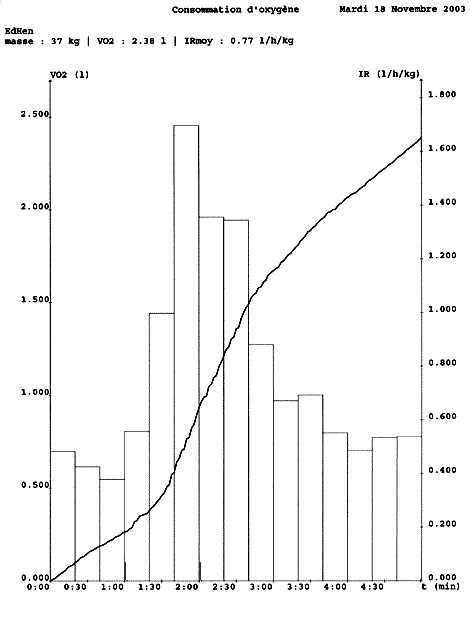

Comment interpréter le graphe d'histogrammes, obtenu lors de la manipulation ExAO.
Attention si vous utilisez le graphique imprimé à l'aide de vos propres mesures, sur le dernière version du logiciel, les deux axes des ordonnées (VO2 et IR) sont tous les deux sur la gauche.
Cliquer les étapes dans l'ordre.

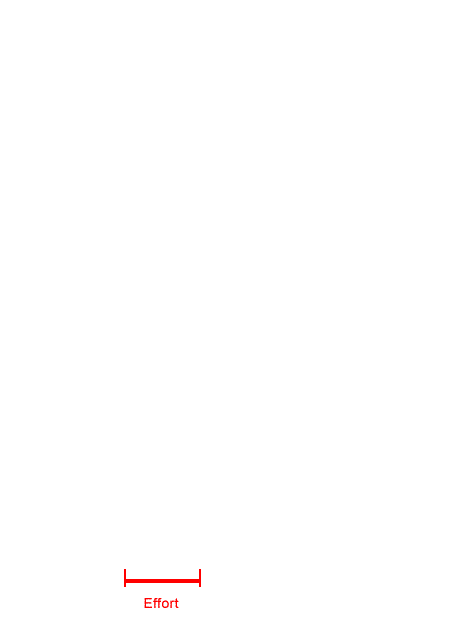

Première étape : repasser en couleur les repères de début et fin d'effort, surligner l'abscisse entre les 2 repères. Légender.

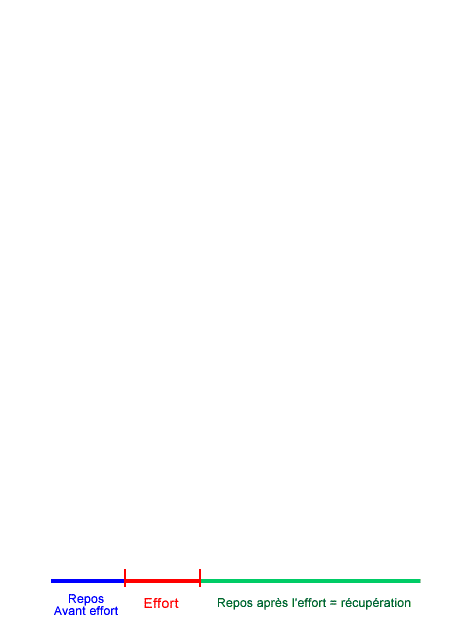

Deuxième étape : surligner l'abscisse pour mettre en évidence la période de repos avant l'effort et la période de repos après l'effort (récupération). Légender.

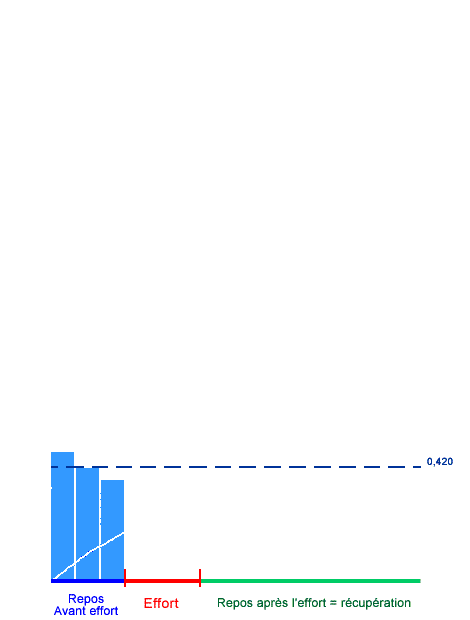

Troisième étape : Colorier les histogrammes correspondant à la période de repos. Repérer sur l'ordonnée des IR (intensité respiratoire), l'IR moyenne au repos. Cela représente la consommation de l'organisme en dioxygène mesurée en l de O2/h/kg, en absence d'effort physique.

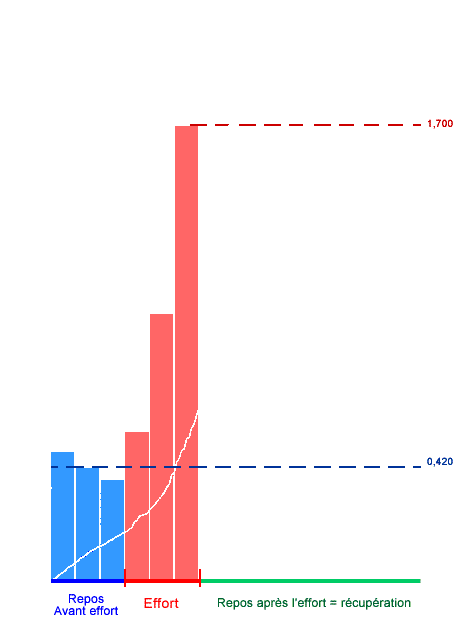

Quatrième étape : Colorier les histogrammes correspondant à la période d'effort physique. Repérer sur l'ordonnée, l'IR maximale.

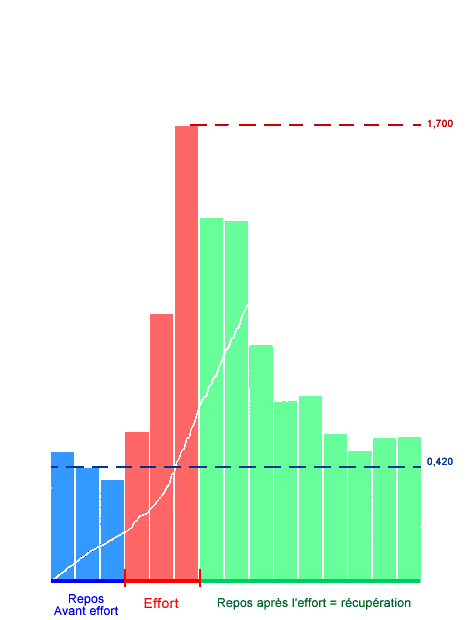

Cinquième étape : Colorier les histogrammes correspondant à la période de repos après l'effort (période de récupération).
On peut visualiser la consommation de l'organisme en dioxygène en absence d'effort physique et l'augmentation de consommation de notre organisme provoquée par un effort physique d'une minute. (Survolez les mots actifs)
Cliquer pour recommencer l'animation
En complément. Savoir interpréter la courbe VO2
