Évaluation du diamètre d'un cyclone sur une photo satellitale avec Mesurim
CYCLONE GEORGES 1998 - Fichier image "georg19-9-98.jpg"
Pour télécharger Mesurim, aller sur la page Outils du site
CYCLONE GEORGES 1998 - Fichier image "georg19-9-98.jpg"
Pour télécharger Mesurim, aller sur la page Outils du site

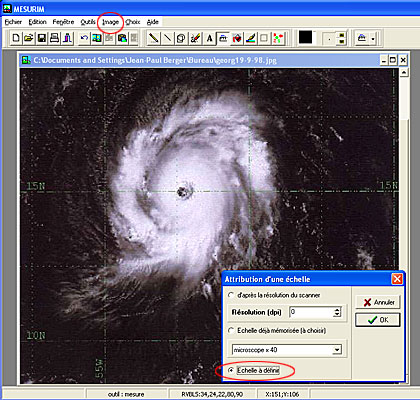

| ETAPE 1 Dans un premier temps Enregistrer l'image "georg19-9-98.jpg" sur le bureau. Dans Démarrer - Programmes choisir le logiciel Mesurim • Fichier Ouvrir georg19-9-98.jpg • dans Image Créer / modifier Echelle • Sélectionner Echelle à définir  |

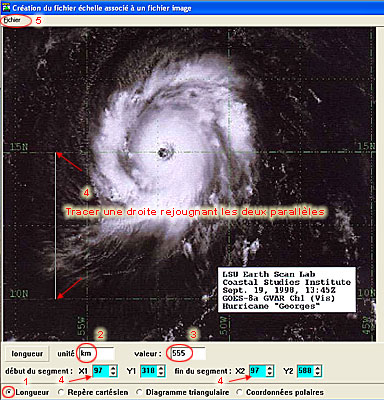

ETAPE 2 • Sélectionner Longueur • Saisir l'unité puis la valeur réelle. Ici l'unité est le km et la distance réelle est 555 puisque nous allons mesurer la distance qui sépare le 10e degré N du 15e degré N. Sachant qu'un degré de latitude correspond à 111 km, cette distance réelle est de 555 km. On trace ensuite une droite joignant précisément les deux parallèles tout en vérifiant la verticalité avec les coordonnées X1 et X2 qui doivent rester identiques • On termine avec Fichier Enregistrer le fichier Echelle.  |

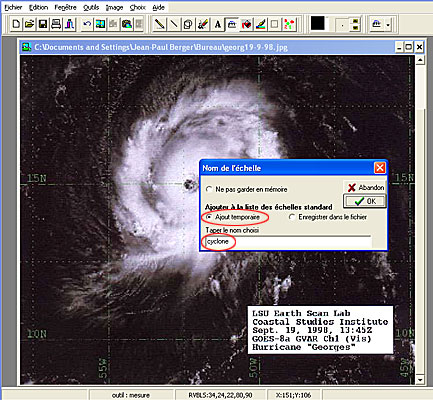

ETAPE 3 • Sélectionner Ajout temporaire et saisir un titre • Valider  |

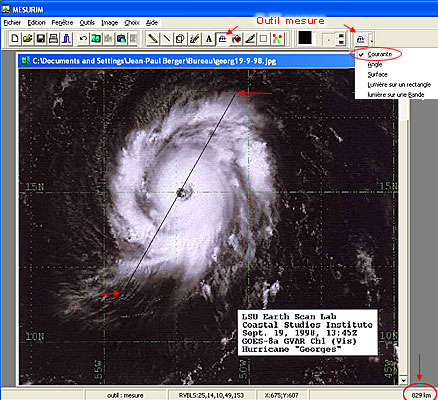

ETAPE 4 • Avec l'outil Mesure courante sélectionné tracer le grand diamètre • Le diamètre réel calculé à l'aide de l'échelle définie lors des deux étapes précédentes s'affiche dans la barre inférieure à gauche : 829 km.  |

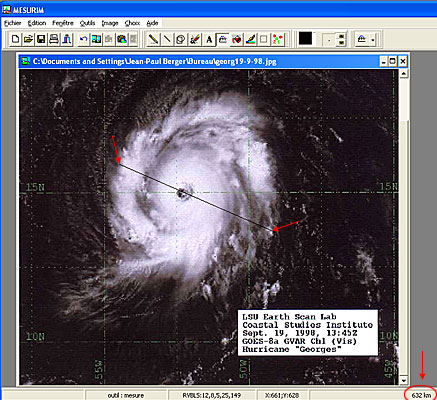

ETAPE 5 • Répéter l'opération pour le petit diamètre • Le diamètre réel s'affiche dans la barre inférieure, à gauche : 632 km.  |

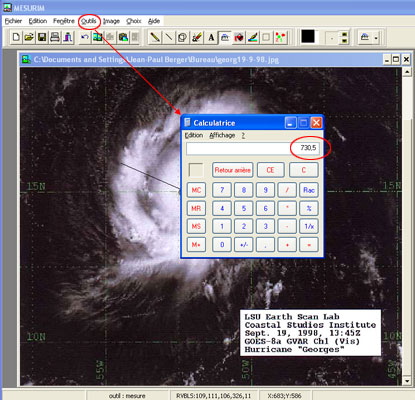

ETAPE 6 • L'outil Calculette permet de calculer le diamètre réel moyen du cyclone : 730 km.  |
|
|
|
| Jean-Paul BERGER Site SVT - Lycée Georges Pompidou - Sharjah - Emirats Arabes Unis |
