Etude de la structure et de la composition interne du globe terrestre

Corrigé du T.P. réalisé à l'aide de Seismic Waves. Images obtenues en T.P.
L'étude du comportement des ondes sismiques nous renseigne sur la structure interne de notre planète.

Le séisme d'Izmit en Turquie
17 août 1999

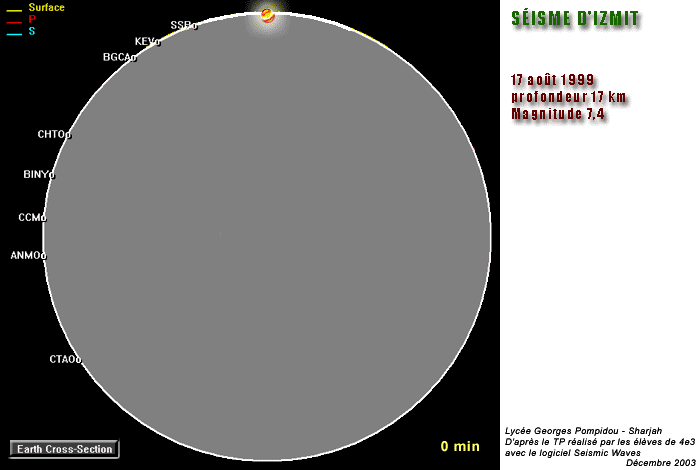

Présentation d'une animation rassemblant les étapes analysées et interprétées, après sélection des ondes P, PP, PcP, PK, PKI, PKIK, S et SS.

En parallèle et au fur et à mesure des analyses, le matériel de transmission des ondes (Jeulin) est utilisé pour vérifier la pertinence des hypothèses d'interprétation.
Logiciel Seismic Waves (langue américaine). Télécharger gratuitement,
Résultats obtenus avec le modèle qui permet d'étudier la transmission des ondes au franchissement de la limite entre deux milieux.

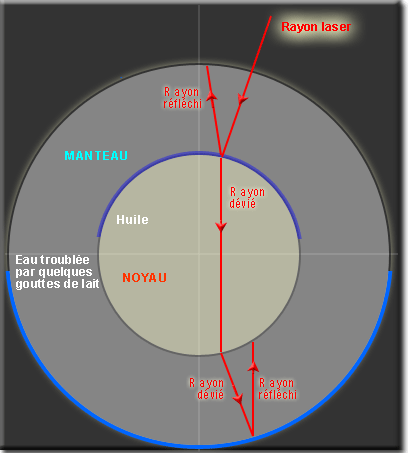

  • Le modèle est constitué de deux récipients transparents.
    • Le plus grand récipient contient de l'eau légèrement troublée par quelques gouttes de lait qui représente le Manteau
    • Le petit placé au centre à l'intérieur du grand contient de l'huile qui représente le noyau.
    • Les parois des récipients sont recouverte d'un matériau semi-transparent (en bleu sur le schéma).
  • Ce modèle met en évidence que le rayon laser incident est réfléchi et dévié au passage d'une limite entre deux milieux différents (ici l'eau, l'huile et la paroi des récipients).
  • Ces résultats confirment donc que le fait d'observer une réflexion ou une déviation des ondes est caractéristique d'une limite entre deux milieux de nature différente.
  • On peut aussi faire appel à nos propres observations :
    • le fil de pêche ou le bâton plongé dans l'eau, traverse la limite air - eau et présente une image cassée au niveau de la surface de l'eau
    • la vitre de la fenêtre, à la fois, reflète notre image et transmet notre image à l'extérieur.
